MT及MPO连接器Core Dip指标详解

1．Core Dip指标概述

1）Core Dip描述：由于光纤的纤芯相对于包层材质较软，因此在研磨过程中更容易被切削，从而形成纤芯（相对于包层）的凹陷，称之为“Core Dip”。如下图所示，即多模MT／MPO产品的光纤纤芯“Core Dip”

2）Core Dip影响：光纤纤芯的内凹陷会造成MT／MPO产品端接时，光纤之间形成“Air Gap空隙间隙”，从而直接（主要）影响到系统“Return Loss回波损耗”指标

3）Core Dip指标的测量：基于IEC 61300－3－30定义如下所示，推荐使用红光，至少绿光干涉仪，更适合测量微观连续曲面，可以提升测量的精度，以及重复性和再现性。

4）Core Dip指标与Return Loss回波损耗的对应关系：

2．多模高速光模块对端接回波损耗指标的要求

1）40G／100G SR4光模块

信号制式：10G／25GNRZ信号

RL回波损耗要求：20～30dB

Core Dip规格：＜150nm

2）400G SR8光模块

信号制式：50GPAM4信号

RL回波损耗要求：＞40dB

Core Dip规格：＜50nm

3．MT／MPO研磨工艺及Core Dip产能原因

1）常规LC／SC／FC等连接器用的陶瓷插芯，一个插芯里一根光纤，为了保证对接时光纤完全接触，因此陶瓷插芯采用的“球面研磨技术”

2）而MPO／MTP连接器内的MT插芯由于是光纤阵列结构，如果采用球面研磨，那么势必造成中间的光纤能够对接，两侧的光纤就接触不到了。因此MPO／MTP产品只能采用的“平面研磨”

3）MPO采用平面研磨，又会带来一个问题：我们虽然说磨PC面，就是0度，但其实都是有公差的，即＋／－0．2度，而且是长轴和短轴两个方向都存在角度公差。那么两个MPO产品（平面）对接的时候，因为存在研磨角度公差，光纤之间就会无法接触，而形成“对接间隙”

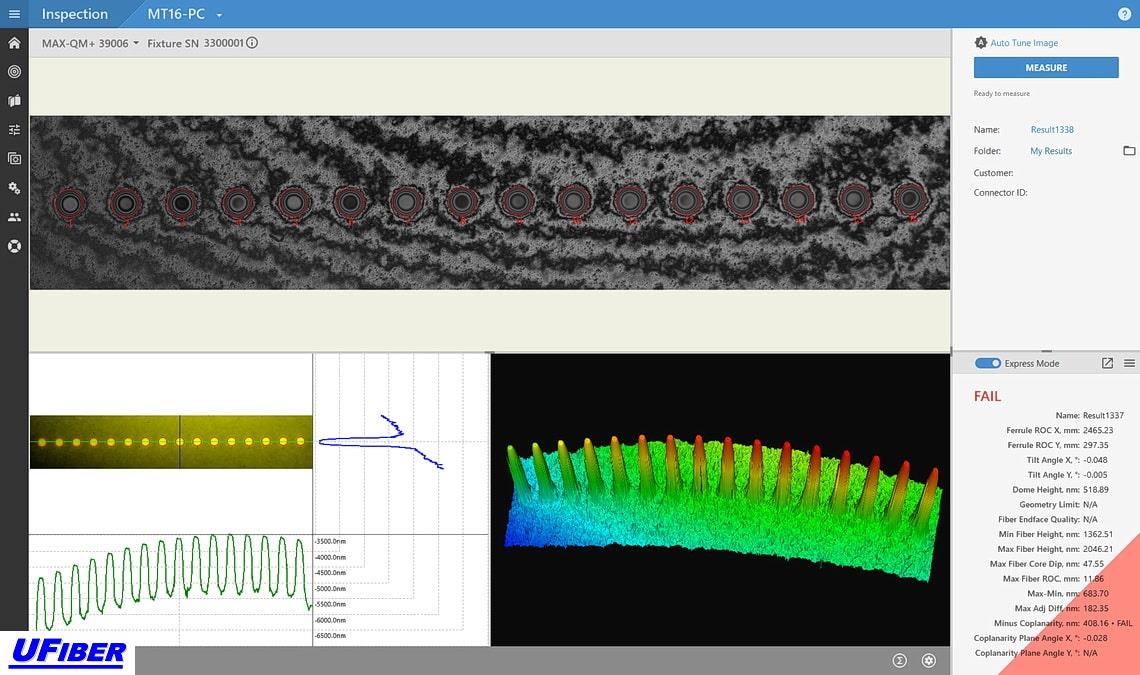

4）研磨角度公差是必然存在的，那么如何才能解决光纤对接间隙问题。因此就需要让光纤凸出MT插芯端面，如下图所示为IEC 61755－3－3对于光纤高度的定义，以及MT干涉仪测量的光纤高度3D／2D图形：

5）为了在研磨过程中实现光纤凸出MT插芯端面来，一般用绒布进行研磨。因为光纤材质硬，而MT插芯是PPS塑料材质，软一些。因此绒布研磨过程中，绒毛＋研磨颗粒，可以实现对塑料MT插芯的切削量比光纤要大，于是就形成了“凸纤”效果

6）但是，鉴于绒毛＋研磨颗粒的研磨方式，会对材质“软硬度”区别形成差异，那么光纤纤芯Fiber Core比光纤包层Cladding要软，因此在研磨凸纤的过程中，也就顺带产生了Core Dip的凹陷，是“nm级单位”，这就是Core Dip的产能机理

7）常见修复MT／MPO Core Dip的工艺

Back－cut研磨工艺：即通过增加一道SiO／CeO抛光研磨，将Fiber球面区域尽量磨平，降低Core Dip纤芯凹陷，如下图示意，甚至可以形成纤芯略凸的状态

Flock Film研磨工艺：通过降低MT／MPO凸纤研磨的绒布作用效果，减小Core Dip形成
